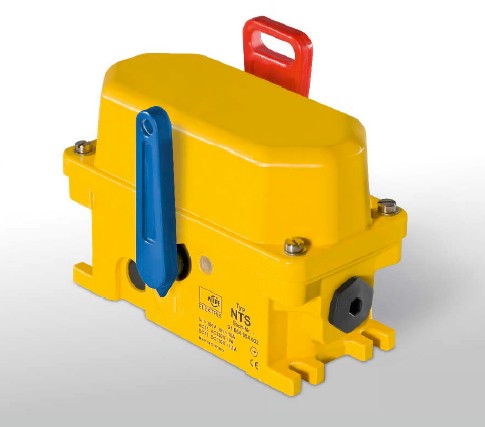

| Seilzugnotschalter NTS | ||
Beschrieb Anwendung
Kiepe Seilzugnotschalter Typ NTS werden gemäss den Anforderungen der EN 620 sowie BGI 710 und in Übereinstimmung mit der DIN EN ISO 13850 als beidseitig zu betätigende Not-Halt-Geräte als ergänzende Schutzmassnahme an Gurtförderanlagen eingesetzt.
Die Geräte sind für den Ausseneinsatz bei grossen Änderungen der Umgebungstemperatur geeignet.
Mit dem funktional abgestimmten Reissleinensystem kann pro Schalter das Not-Halt-Signal über eine Strecke von bis zu 125 m ausgelöst werden.
Kiepe Seilzugnotschalter Typ NTS sind konform zur Maschinenrichtlinie 2006/42/EG und UKCA Konformität liegt vor.
Sie dürfen nur in Steuerstromkreisen eingesetzt werden.
Im NTS-Duroplast-Gehäuse (GFK) ist Platz für bis zu 3 gleichzeitig schaltende Öffner- und Schliesserkontakte.
Unter Berücksichtigung der Sicherheitsdaten und Wartungsempfehlungen können die Seilzugnotschalter Typ NTS in Sicherheitskreisen gemäss DIN EN ISO 13849 bis Performance Level d (PLd) eingesetzt werden.
Funktion
Die Betätigung des Seilzugnotschalters erfolgt mittels Reissleine, die am roten Auslösehebel beidseitig symmetrisch angeschlossen wird. Die Schalteinrichtung des Seilzugnotschalters wirkt formschlüssig und wird durch eine Sprungfunktion unterstützt. Dabei werden bis zu drei Schliesser- und Öffnerkontakte gleichzeitig betätigt und es kann ein Kreuzvergleich der Kontakte von einer externen Steuerung durchgeführt werden.
Das Not-Halt-Signal wird nach dem Ruhestromprinzip mit zwangsbetätigten Öffnern ausgeführt. Nach dem Auslösen der Not-Halt-Funktion verriegelt die Schalteinrichtung in der Ausschaltstellung „0“. Durch Betätigung des Rückstellhebels in Schaltposition „1“ sind die Schaltkontakte wieder aktiv und die Förderanlage wird für das Wiedereinschalten vorbereitet. Die Rückstellung des Seilzugnotschalters darf kein Anlaufen der Förderanlage bewirken.
Technische Daten
| Generell | |
|---|---|
| Bezeichnung | Seilzugnotschalter Typ NTS - Not-Halt-Gerät mit Verrastfunktion |
| Betätigungsart | Bidirektional (zweiseitig wirkend) |
| Erfüllte Vorschriften | DIN EN 60947-5-5, IEC 60947 -5-5 |
| Geeignet für | Steuerkreise nach DIN EN 60204 -1 |
| Mechanik | |
| Gehäuse | GFK Duroplast |
| Farbe | Gehäuse gelb (RAL 1004), Auslösehebel rot (RAL 3000), Rückstellhebel blau (RAL 5010) |
| Befestigung | 4 x M8 |
| Installationslänge der Reisleine (max.) | 2 x 125m (abhängig von der Auslegung der externen Zugfedern und der max. Temperaturschwankung) |
| Betätigungskraft | 30 N ± 10 N |
| Gewicht | 1.7kg |
| Elektrik | |
| Schaltsystem | bis zu 3 Schliesser- und 3 Öffnerkontakte, gleichzeitig schaltend, zwangsöffnend (gemäss EN 60947-5-1) |
| Leitungseinführung (im Lieferumfang enthalten) | 2 x M25 x 1,5, mit roter Transportsicherung verschlossen (1x Kabelverschraubung, Dichtbereich Ø 9mm bis Ø 17mm, 1x Verschlussschraube) |
| Gebrauchskategorie | AC-15: 230 V 6 A / DC-13 125V: 0.8A / DC-13 24V: 2A |
| Anschlussleitungsquerschnitt (max.) | 2.5mm2 |
| Schutzleiteranschluss | DC-13 125V: 0.8A |
| Bemessungsisolationsspannung Ui | 400 V |
| Bemessungsstossspannungsfestigkeit Uimp | 2,5 kV, Verschmutzungsgrad 3 |
| Thermischer Dauerstrom Ith | 16 A |
| Umweltbedingungen gemäss DIN EN 60947-5-5 | |
| Zulässige Umgebungstemperatur | -25 °C bis +70 °C |
| Erweiterter Umgebungstemperaturbereich | -40 °C bis +70 °C (Typen NTS 7xx) |
| Gehäuseschutzart (nach EN 60529) | IP 67 |
| Zuverlässigkeit und Sicherheitsdaten | |
| Sicherheitsklassifizierung (abhängig von Systemarchitektur) | DIN EN ISO 13849 -1 (bis PLd) DIN EN 62061 (bis SIL 2) |
| Elektrische Zuverlässigkeit bei DC-13: 24V / 2A | B10d > 25.000 Zyklen |
| Elektrische Zuverlässigkeit bei AC-15: 230 V / 6A | B10d > 25.000 Zyklen |
Bestellübersicht
| Artikelnummer | Bezeichnung | Zusatz | Bestand*1 | Preis*2 | ||
|---|---|---|---|---|---|---|
| 220.03.01.01.01 | Schaltelement 1 Öffner oder 1 Schliesser | Ersatzteil für HEN, NTS und SEG | 10 | 28.75 CHF |    | |
| 91.064 084.001 | Seilzugnotschalter NTS 001 | 1 Schliesser, 1 Öffner |  | 352.00 CHF | | |
| 91.064 084.002 | Seilzugnotschalter NTS 002 | 2 Schliesser, 2 Öffner | | 407.00 CHF | | |
| 91.064 084.004 | Seilzugnotschalter NTS 004 | 1 Schliesser, 1 Öffner, mit Signaleuchte | | 385.00 CHF | | |
| 91.064 084.005 | Seilzugnotschalter NTS 005 | 2 Schliesser, 2 Öffner, mit Signalleuchte | | 440.00 CHF | | |
| 91.064 084.701 | Seilzugnotschalter NTS 701 | 1 Schliesser, 1 Öffner, -40°C ... +70°C | | 371.80 CHF | | |
| 91.064 084.702 | Seilzugnotschalter NTS 702 | 2 Schliesser, 2 Öffner, -40°C ... +70°C | | 426.80 CHF | | |
| 95.064 096.101 | Montage-Satz/Stahl 2-seitig getrennt 2x50m ohne Seil | Beinhaltet:4x Kettennotglied, 8x Bügelklemme | 3 | 127.60 CHF | | |
| 95.304 375.101 | Schnellspannsystem Stahl 2-seitig durchg. 2x50m | ohne Seil, beinhaltet 2 Federn klein | | 143.00 CHF | | |
| 96.038 986.120 | Konsolblech S2 zu HEN, NTS, PRS | 4 | 73.70 CHF | |
| *1: Lagerbestände sind Richtwerte. Die Zuteilung erfolgt nach Bestelleingang. |
| *2: Preise sind nicht verbindlich, Irrtum ist vorbehalten. |
Ausstattungsoptionen
Vergoldete Kontakte
Druckausgleichselement
LED-Signallampen in AC/DC-Ausführung für 230 V oder 24 V
Geräte für Zweidraht-Busleitung
Passendes Zubehör wie Reissleinen, Spannfedern und Führungselemente finden Sie hierDen Seilzugnotschalter NTS gib es hier auch in ATEX AusführungenMontage

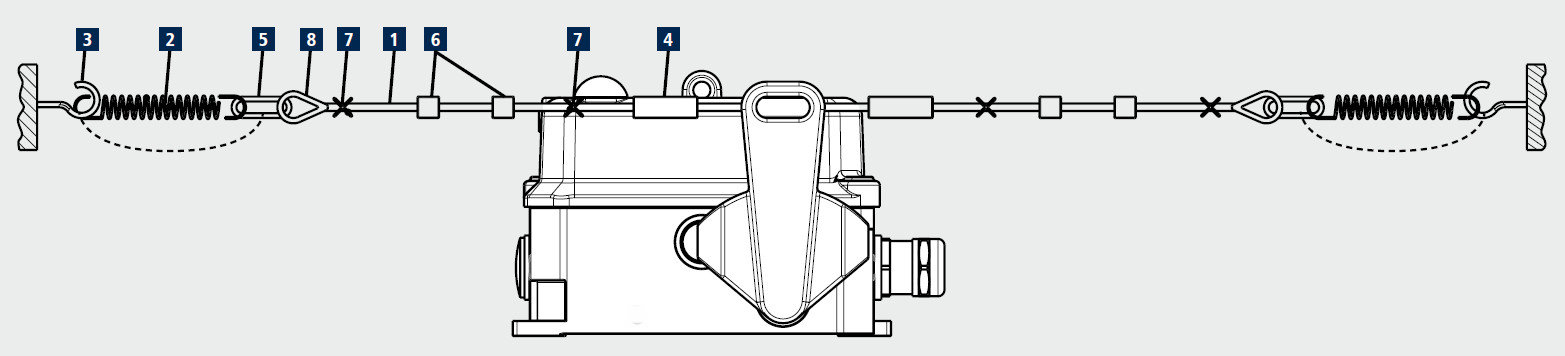

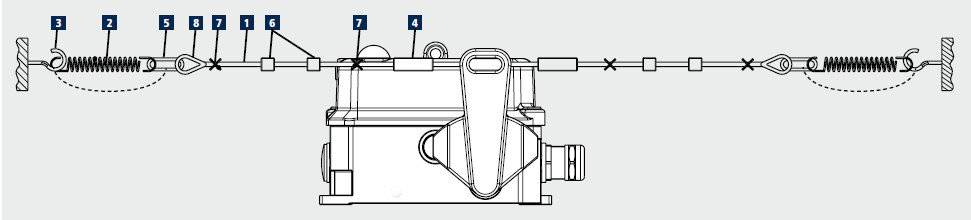

Seilzugnotschalter vom Typ NTS werden mit je 4 M8 Schrauben auf der Unterkonstruktion in Einbaulage mittig zwischen den Ankerhaken des Reissleinensystems (siehe Montageschema) befestigt.
Der elektrische Anschluss erfolgt bei geöffnetem Gerät über die im Lieferumfang enthaltene Kabelverschraubung, direkt an den Anschlussverschraubungen der Schaltelemente und der Lampenfassung (Option). Die Reissleine 1 wird mit Spannfedern 2 zwischen den Ankerhaken 3 gespannt und am Auslösehebel befestigt.
Nach der Justage der Spannfedern 2 müssen Betätigungskraft und Betätigungsweg zum Auslösen des Schalters auf Übereinstimmung mit den vorgeschriebenen Anforderungen geprüft und eingehalten werden.
Klicken Sie auf das Bild für eine grössere Ansicht
1 Reissleine
2 Spannfeder
3 Ankerhaken
4 Spannelement
5 Kettennotglied
6 Führungselement
7 Klemme
8 Kausche
Um die Montage zu vereinfachen und die Montagezeit zu reduzieren empfehlen wir die Verwendung des Schnellspannsystems
Das Schnellspannsystem beinhaltet das benötigte Montagematerial wie z.B. die Federn, Kauschen und Klemmen.
Sie benötigen nur noch die Reissleine und die Führungselemente.
Für die Befestigung der Schalter ist das Konsolblech S2 ideal. Es bietet eine schnelle und einfache Montage am Förderband
Das korrosionsbeständige Material hält jeder Witterung Stand. Die Bleche können sowohl im Innen- als auch Aussenbereich angebracht werden. Egal ob Düngemittel, Seehäfen, Kieswerke und vieles mehr.
Die Korrosions- und Temperaturbedingungen ihrer Schalter werden von dem Blech ohne Probleme abgedeckt.

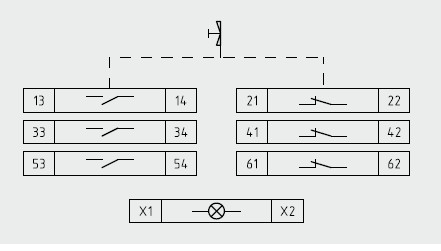

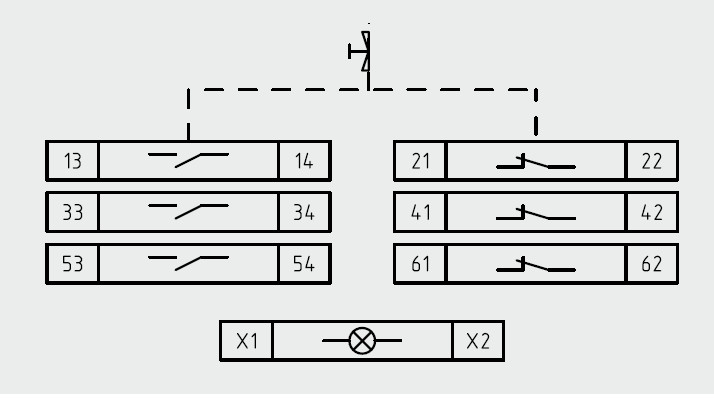

Anschluss
Klicken Sie auf das Bild für eine grössere Ansicht
Massbild
Klicken Sie auf das Massbild für eine grössere Ansicht
