Schieflaufschalter SEL

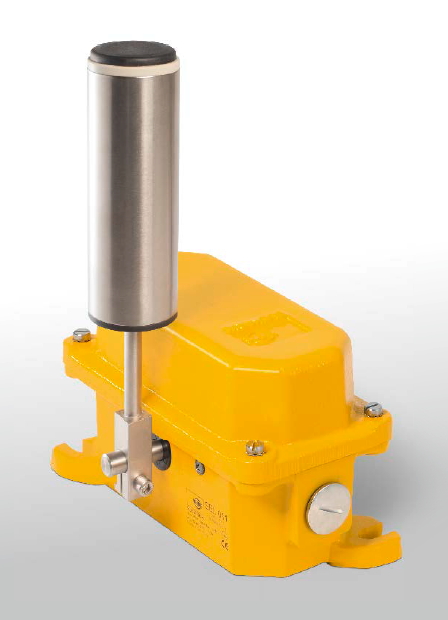

Beschrieb

Anwendung

Kiepe Schieflaufschalter Typ SEL werden gemäss den Anforderungen der EN 620 zur Schieflaufüberwachung von Förderbandanlagen eingesetzt. Sie dienen dem Schutz der Anlage vor Beschädigungen oder Zerstörung bei Bandschieflauf und werden paarweise auf beiden Seiten am Ober- oder Untertrum in gefährdeten Bereichen angeordnet. Die kugelgelagerte Betätigungsrolle aus legiertem Stahl und mit grossem Rollendurchmesser ist widerstandsfähig gegen Verschleiss, der entsteht,wenn der laufende Gurt die Rolle berührt.

Der Kiepe Schieflaufschalter Typ SEL ist konform zur Niederspannungsrichtlinie 2014/35/EU und UKCA Konformität liegt vor. Er hat ein robustes Graugussgehäuse und kann mit bis zu 4 zwangsbetätigten Wechselkontakten mit Sprungfunktion ausgerüstet werden. Er besitzt zwei einstellbare Schaltpunkte.

Der Schieflaufschalter darf nur in Steuerkreisen eingesetzt werden.

Funktion

Der Schieflaufschalter Typ SEL schaltet, wenn die Betätigungsrolle in Drehrichtung des Rollenhebels vom schieflaufenden Förderband angefahren und ausgelenkt wird. Der Rollenhebel aus Edelstahl ist kugelgelagert, daher kann er Querkräfte und Stöße besser aufnehmen. Der Schaltwinkel kann je Schaltkontakt durch eine einstellbare Nockenwalze eingestellt werden. Dadurch ist neben der Sicherheitsabschaltung auch eine Vorwarnung realisierbar. Bei korrektem Bandlauf stellt sich der Rollenhebel wieder selbstätig zurück.

Technische Daten

Generell
Bezeichnung	Schieflaufschalter Typ SEL
Betätigungsart	Bidirektional (zweiseitig wirkend) über Rollenhebel
Vorschriften	DIN EN 60947-5-1
Geeignet für	Steuerkreise nach DIN EN 60204-1
Mechanik
Gehäuse	Grauguss
Beschichtung	PU 2K-Lack gelb, RAL 1004
Rollenhebel SEL 011	Zylinderrolle Edelstahl Ø 50,5 mm, kugelgelagert
Rollenhebel SEL 312	Hebel: Bronze	Rolle: Edelstahl, Ø 108 mm
Befestigung	2 Langlöcher für M10-Schrauben
Auslenkung Rollenhebel	Max. +/-75°
Gewicht	4,5 kg
Elektrik
Schaltsystem (max.)	4 Wechsler (Sprungschalter), zwangsbetätigte Kontakte, selbstreinigend
Schaltbereich	2x 12,5°, einstellbar +/-10° und 2x 18°, fix
Leitungseinführung	2 M25x1,5 mit je 1x Verschlussschraube, 1x Kabelverschraubung, Dichtbereich Ø 11 mm bis Ø 16 mm
Gebrauchskategorie AC-15	230 V, 1,5 A
Gebrauchskategorie DC-13	60 V, 0,5 A
Gebrauchskategorie DC-13	24 V, 2 A
Anschlussleitungsquerschnitt (max.)	2,5 mm²
Schutzleiteranschluss	im Gehäuse: M4 Schutzklasse I: Schutzerdung
Bemessungsisolationsspannung Ui	250 V
Bemessungsstoßspannungsfestigkeit Uimp	2,5 kV Überspannungskategorie II, Verschmutzungsgrad 3
Thermischer Dauerstrom Ith	6 A
Umweltbedingungen gemäss DIN EN 60947-5-5
Zulässige Umgebungstemperatur	-25 °C bis +70 °C
Gehäuseschutzart	IP65 / IP67 nach EN 60529
Zuvelässigkeit
Kontaktzuverlässigkeit	30.000 Schaltungen bei 100% Ie

Bestellübersicht

Artikelnummer	Bezeichnung	Zusatz	Bestand^*1	Preis^*2
220.06.04.01.05	Schaltelement 1 Wechsler	Ersatzteil für HES, SLS, SEL, HER und REL	10	36.05 EUR
580.00.16.01.01	Druckausgleichselement M12	Ersatzteil für HES, SLS, SEL, HER und REL		26.45 CHF
92.056 979.011	Schieflaufschalter SEL 011	2 Wechsler, mit/ohne Vorwarnung, ohne Rastung		809.60 CHF
93.055 201.101	Hebel mit Edelstahlrolle 50.5mm Durchmesser	Ersatzteil für HES, SLS und SEL	2	127.60 CHF

^*1: Lagerbestände sind Richtwerte. Die Zuteilung erfolgt nach Bestelleingang.

^*2: Preise sind nicht verbindlich, Irrtum ist vorbehalten.

Den Schieflaufschalter SEL gib es hier auch in ATEX Ausführungen

Montage

Schieflaufschalter vom Typ SEL (1) werden mit je 2 M8 Schrauben auf einer Unterkronstruktion in Einbaulage befestigt. Bei einem Schieflauf darf der Gurt (2) die seitlichen Führungsrollen 3 nicht verlassen. Die Position der Schieflaufschalter ist so zu wählen, dass die Betätigungsrolle des Schieflaufschalters vom Gurt (2) vorzugsweise senkrecht angefahren wird. Bei normalem Betrieb wird die Betätigungsrolle des Schieflaufschalters nicht berührt. Der Rollenhebel ist austauschbar und kann in den Drehrichtungen auf der Schalterachse frei fixiert werden.

Der elektrische Anschluss erfolgt bei geöffnetem Gerät über die im Lieferumfang enthaltene Kabelverschraubung direkt an den Anschlussverschraubungen der Schaltelemente.

Klicken Sie auf das Bild für eine grössere Ansicht

1 Schieflaufschalter
2 Gurt
3 Tragrollen

Anschluss

Klicken Sie auf das Bild für eine grössere Ansicht

Massbild

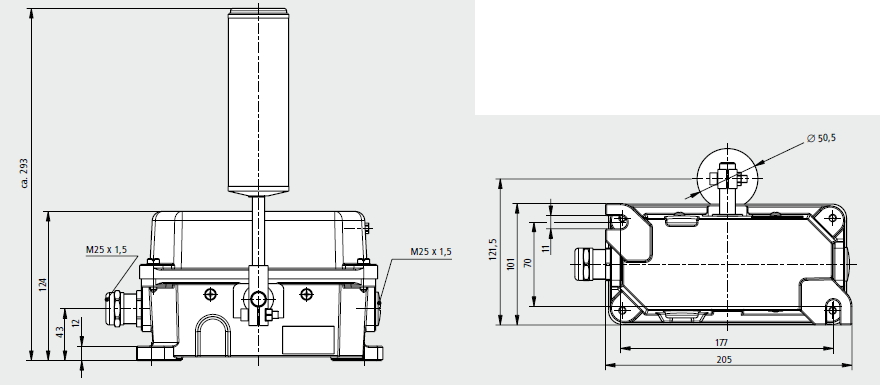

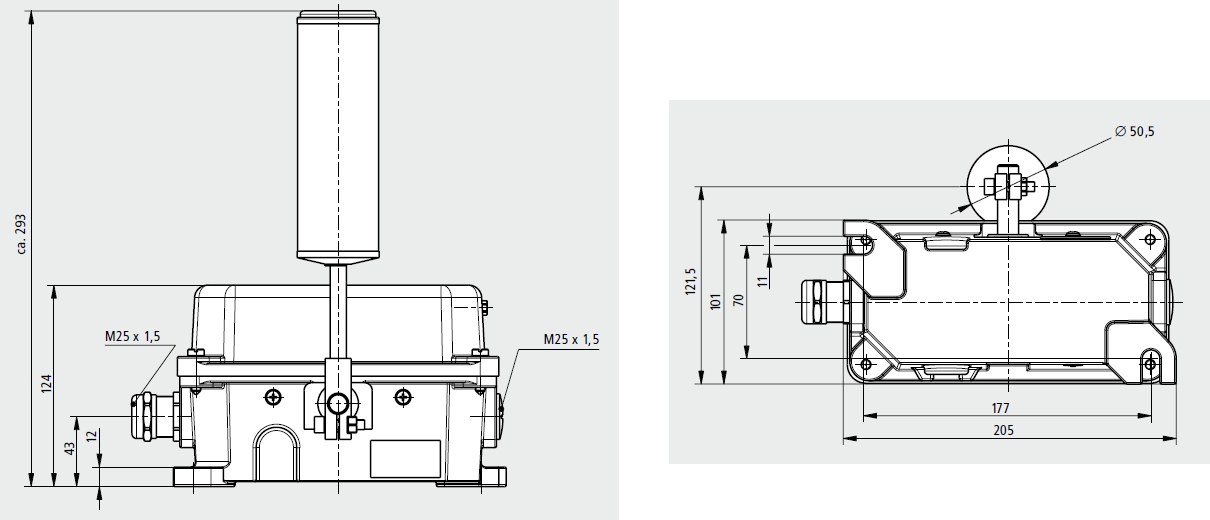

SEL 011

Klicken Sie auf das Massbild für eine grössere Ansicht

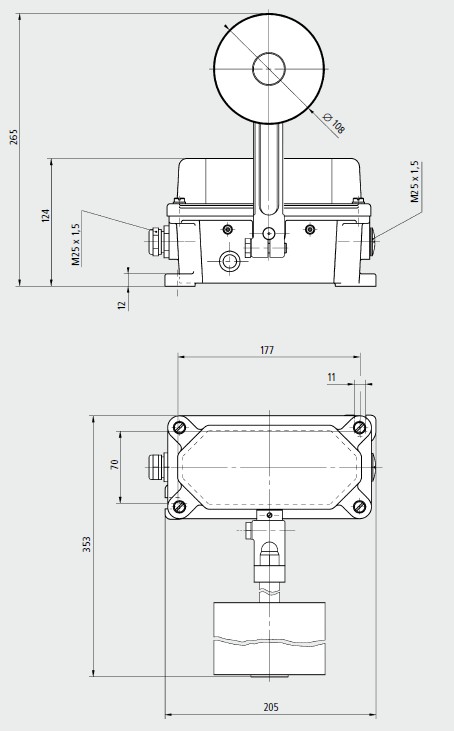

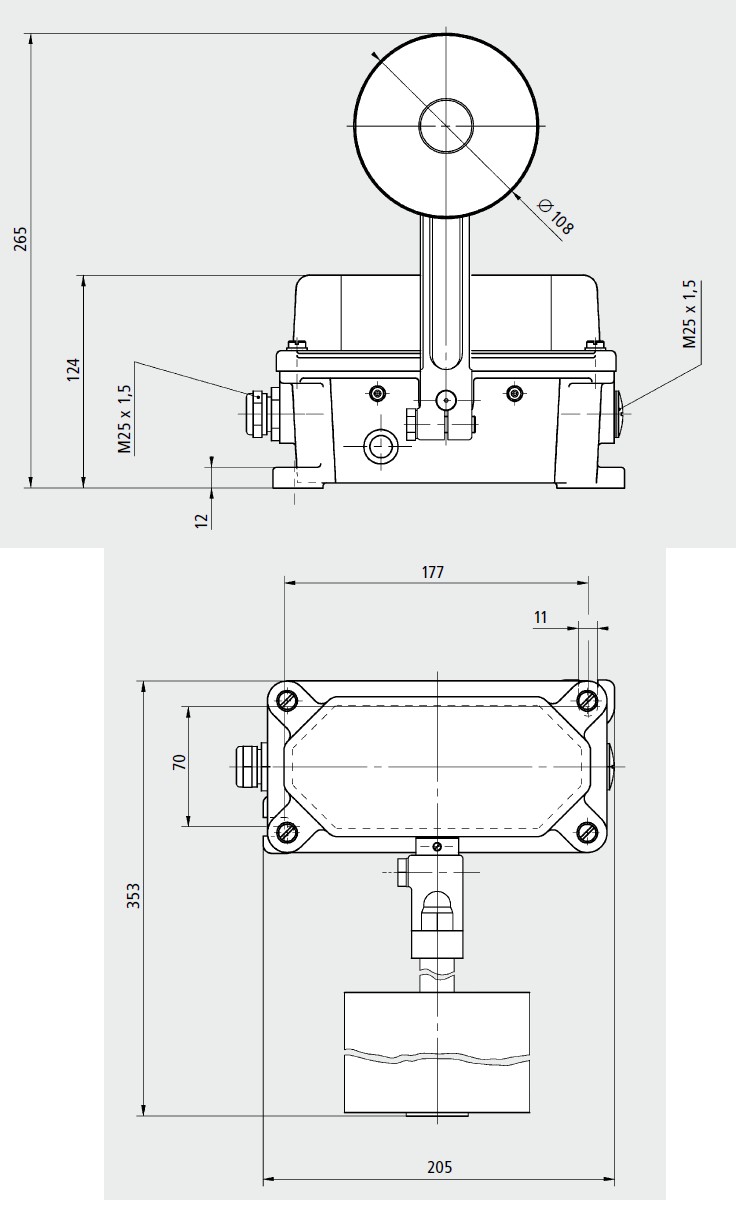

SEL 312
